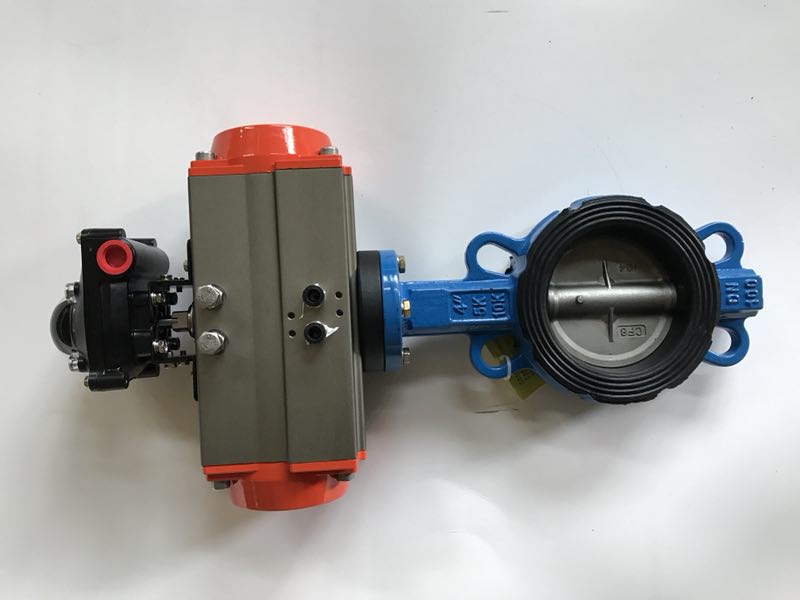

壓載水氣動蝶閥

壓載水氣動蝶閥是船舶壓載水系統中用於(yú)自動控制水流啓閉(bì)的關鍵部件，通過氣動執行機構實現遠程或自動化操作，具有響應快、密封可靠、耐腐蝕等優點，廣泛應用於(yú)現代船舶的壓載艙注排水管理。

核心結構與工作原理
‌閥體結構‌：多採用法蘭式或對夾式連接，材質常見爲鑄鋼、不鏽鋼或球墨鑄鐵，适應海水工況。
‌密封形式‌：分爲軟密封（如橡膠、PTFE）和硬密封（金屬對金屬），軟密封适用於常溫常壓環境，硬密封則用於高溫高壓或頻繁啓閉場景。
‌驅動方式‌：氣動執行器通過壓縮空氣驅動蝶闆旋轉90°實現開關，可配置電磁閥、限位開關和定位器，支持PLC控制系統集成
，實現遠程監控與聯動控制。
‌控制模式‌：支持單作用（彈簧複位）和雙作用（雙向氣控），可根據安全需求選擇故障開（FO）或故障關（FC）模式。
技術參數與适用标準
‌公稱壓力‌：常見爲PN0.6～PN6.4（約0.6～6.4MPa），滿足中低壓管路需求。
‌公稱通徑‌：DN50～DN1000以上，适用於不同規模船舶的主幹管路。
‌适用溫度‌：-40℃～+250℃，具體取決於密封材料和介質特性。
‌介質類型‌：适用於海水、淡水、空氣、油類及弱腐蝕性液體。
‌行業标準‌：應符合GB/T 12238、API 609、JIS F7480等船用閥門規範，並取得CCS、DNV、ABS等船級社認證。
