全襯四氟對夾式蝶閥

點擊查看大圖全襯四氟對夾式蝶閥
  • 品牌： 一标
    型号：
    材質：
    連接形式：
    工作壓力：
    工作溫度：
    适用介質：
    用途：
  • 點此詢價：點擊這裏給我發消息點擊這裏給我發消息
詳細信息
 技術參數：

産品名稱：全襯四氟對夾式蝶閥
産品型号：D371F-10F
産品規格：DN40-DN600
公稱壓力：PN1.0/1.6Mpa
适用介質：各種腐蝕性介質
适用溫度：+10～150℃

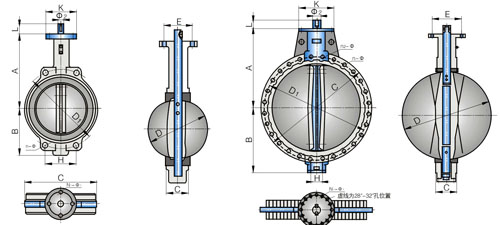

點擊新窗口打開大圖







遵循規範 STANDARD
設計與制造 GB 12238(中線)
結構長度 GB 12221(短系列)
法蘭尺寸 JB78/JB79 (或按合同要求)
壓力試驗 GB/T 13927
标志 GB 12220
供貨 GB/T 12252



對夾連接蝶閥(中線)

※ 設計與制造符合中國國家标準
※ 基本結構形式(蝶闆軸與閥體/閥座中心重合)
a.DA71F46 全襯裏型
閥體全襯裏/蝶闆全襯層/蝶闆與蝶闆軸合爲一體
b.DA71F4 全襯裏型
閥體全襯裏/蝶闆全襯層/蝶闆與蝶闆軸組合裝配
c.DA71F/P 半襯裏型
閥體全襯裏/蝶闆爲不鏽鋼(不襯)/蝶闆與蝶闆軸組合裝配

基本型号
公稱壓力PN0.6～1.6MPa 公稱通徑DN40～1200mm



手
動		 DA71F/P(半襯) 蝸
輪
傳
動		 DA371F/P(半襯)
DA71F3(全襯裏) DA371F3(全襯裏)
DA71F4(全襯裏) DA371F4(全襯裏)
DA71F46(全襯裏) DA371F46(全襯裏)
氣
動		 DA671F/P(半襯) 電
動		 DA971F/P(半襯)
DA671F3(全襯裏) DA971F3(全襯裏)
DA671F4(全襯裏) DA971F4(全襯裏)
DA671F46(全襯裏) DA971F46(全襯裏)





主要零部件材料表

序号 零件名稱 灰鑄鐵 碳 鋼 不鏽鋼 超低碳不鏽鋼
Z C P R PL RL
1 上、下閥體 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶 闆 WCB 35(鍛) CF8 CF8M CF3 CF3M
3 蝶闆軸 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2

4

 襯裏層/閥座 PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶F4) PO(聚烯烴)
5 O型圈 FPM (氟橡膠)
6 彈性條(墊) Si (矽橡膠)
7 調節定位座 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr18Ni14Mo2
8 螺 栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺 母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 手 柄 ZL101 (鑄造鋁合金)

主要連接尺寸及重量

公稱通徑 标準值 參考值
DN
(mm)		 NPS
(inch)		 L D D1 D2 f b Z- Φ d D0 H 重量 (kg)
PN06MPa
40 11/2 33 130 100 80 3 16 4-Φ14 160 140 25
50 2 43 140 110 90 3 16 4-Φ14 200 145 35
65 21/2 46 160 130 11O 3 16 4-Φ14 250 155 45
80 3 46 185 150 125 3 18 4-Φ18 250 165 6
1OO 4 52 205 170 145 3 18 4-Φ18 250 180 75
125 5 56 235 200 175 3 20 8-Φ18 300 203 11
150 6 56 260 225 200 3 20 8-Φ18 300 225 16
200 8 60 315 280 255 3 22 8-Φ18 200* 275 48
250 10 68 370 335 31O 3 24 12-Φ18 200* 315 60
300 12 78 435 395 362 4 24 12-Φ23 240* 348 75
350 14 78 485 445 412 4 26 12-Φ23 240* 415 82
400 16 102 535 495 462 4 28 16-Φ23 280* 460 123
450 18 114 590 550 518 4 28 16-Φ23 280* 500 150
500 20 127 640 600 568 4 30 16-Φ23 320* 530 180
600 24 154 755 705 670 5 30 20-Φ25 320* 610 225
700 28 165 860 810 775 5 32 24-Φ25 360* 675 315
800 32 190 975 920 880 5 34 24-Φ30 360* 805 385
900 36 203 1075 1020 980 5 36 24-Φ30 380* 995 420
1000 40 216 1175 1120 1080 5 36 28-Φ30 400* 1170 620
1200 48 254 1400 1340 1295 5 40 32-Φ34 400* 1295 788

* 法蘭尺寸D、D1、D2、Z-Φd、f、b數值是與蝶閥(fá)連接的标準法蘭尺寸 ，簡(jiǎn)圖中尺寸代号僅是其中一部分。

主要連接尺寸及重量

公稱通徑 标準值 參考值
DN NPS L D D1 D2 f b Z-Φd D0 H 重量(kg)
(am) (inch) PNl0MPa
40 11/2 33 145 110 85 3 18 4-Φ18 160   140 3
50 2 43 160 125 100 3 20 4-Φ18 200   145 4
65 21/2 46 180 145 120 3 20 4-Φ18 250   155 6
80 3 46 195 160 135 3 22 48-Φ18 250   165 8
1OO 4 52 215 180 155 3 22 8-Φ18 250   180 12
125 5 56 245 210 185 3 24 8-Φ18 300   203 18
150 6 56 280 240 21O 3 24 8-Φ23 300   225 28
200 8 60 335 295 265 3 26 8-Φ23 200* 275 56
250 10 68 390 350 320 3 28 12-Φ23 200* 315 72
300 12 78 440 400 368 4 28 12-Φ23 240* 348 88
350 14 78 500 460 428 4 30 16-Φ23 240* 415 120
400 16 102 565 515 482 4 32 16-Φ25 280* 460 145
450 18 114 615 565 532 4 32 20-Φ25 280* 500 165
500 20 127 670 620 585 4 34 20-Φ25 320* 530 195
600 24 154 780 725 685 5 36 20-Φ30 320* 610 268
700 28 165 895 840 800 5 40 20-Φ30 360* 675 320
800 32 190 1010 950 905 5 44 24-Φ34 360* 805 395
900 36 203 1110 1050 1005 5 46 28-Φ34 380* 995 450
1OOO 40 216 1220 1160 1115 5 50 28-Φ34 400* 1170 680
1200 48 254 1450 1380 1325 5 56 32-Φ41 400* 1295 825
PN16MPa
40 11／2 33 145 11O 85 3 18 4-Φ18 200   145 4
50 2 43 160 125 100 3 20 4-Φ18 250   150 5
65 21／2 46 180 145 120 3 20 4-Φ18 250   160 7
80 3 46 195 160 135 3 22 8-Φ18 250   170 10
100 4 52 215 180 155 3 24 8-Φ18 300   185 14
125 5 56 245 210 185 3 26 8-Φ18 300   210 22
150 6 56 280 240 210 3 28 8-Φ23 200* 230 32
200 8 60 335 295 265 3 30 12-Φ23 200* 285 66
250 10 68 405 355 320 3 32 12-Φ25 240* 325 80
300 12 78 460 410 375 4 34 12-Φ25 240* 360 94
350 14 78 520 470 435 4 38 16-Φ25 280* 430 125
400 16 102 580 525 485 4 40 16-Φ30 280* 475 150
450 18 114 640 585 545 4 44 20-Φ30 320* 525 172
500 20 127 705 650 608 4 46 20-Φ34 320* 565 225
600 24 154 840 770 718 5 54 20-Φ41 360* 620 290
700 28 165 910 840 788 5 54 24-Φ41 360* 686 330
800 32 190 1020 950 898 5 54 24-Φ41 380* 815 425
900 36 203 1120 1050 998 5 54 28-Φ41 400。* 1010 495
1000 40 216 1255 1170 1110 5 60 28-Φ48 400。 1185 710
