氣動執行器

氣動執行器結合瞭獨特的風格，先進的技術，精密的加工制造，經濟實用，節省空間、模塊設計、可直接安裝其它附件，增加效率和經濟性。


常規數據
：
最大額定氣源壓力爲8bar,最小氣源壓力爲2.5bar。
使用溫度：标準：-20℃（-4°F）至+80℃（+176 °F）
　　　　　高溫：-15℃（+5°F）至+150℃（+302 °F）
　　　　　低溫：-40℃（-40°F）至+80℃（+176 °F）
使用氣源：經過幹燥過濾或加油潤滑的潔淨空氣，非腐蝕性氣體。

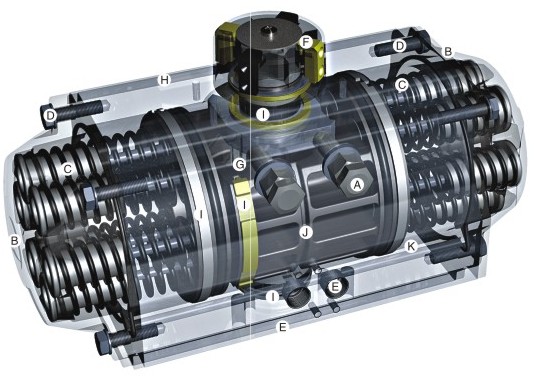

A缸體外側面2個獨立行程限位調節螺栓在2個開關方向進行±5°調節，
使執行器在全開位置時與閥門開關位置保持一緻。


B端蓋採用高壓鑄鋁，表面防腐熱塑性塗層，一體式緊湊設計，所有單作用和雙作用
執行器都具有相同的缸體和缸蓋，通過增加或拆除彈簧來改變作用方式。

C組合式負荷彈簧設計适用於各種安裝和拆除更安全，也不必擔心彈簧彈出傷人。

D緊固件全部採用不鏽鋼材料。

E連接尺寸全部符合國際标準：ISO5211-DIN3337和VDI/VDE3845，氣源接口
符合NAMUR标準。

F軸端帶有NAMUR标準槽的多功能位置現場可視指示器，很方便安裝，符合VDE3845
标準的信号開關盒、定位器、位置感應開關等其它配件。

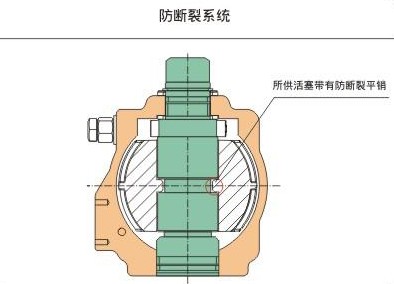

G齒軸：标準型爲鍍鎳處理，克服内部和外部腐蝕，通用性強，抗斷裂、軸承導向一體
化齒輪設計，提高瞭安全性，輸出軸平行四方和對角四方相互轉換安裝，靈活性好。

H缸體擠壓成型的新型鋁合金缸體，精密加工中心制造，内徑和外部表面硬質陽極化
處理。摩擦系數小，使用壽命更長。

I活塞上的複合活塞環，齒條背面導向軸瓦，輸出齒軸的軸承耐磨環，可實現運行精度，
降低摩擦。

J雙活塞齒輪齒條結構設計緊湊，兩活塞對稱安裝，輸出扭矩恒定，受力均衡，迅速
平穩，精度高。

K内部氣路，經濟並且無須連接外露管線。

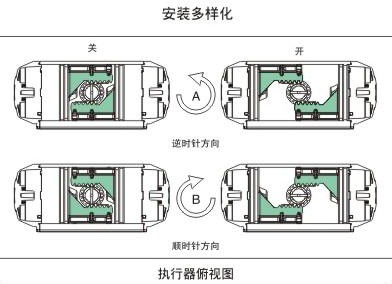

工作原理和旋轉方向

标準的旋轉方向是順時針關
，逆時針開

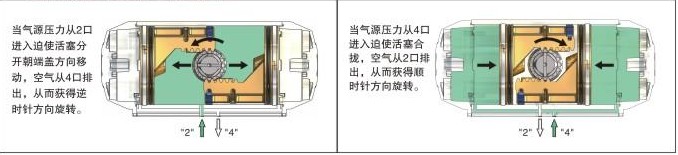

雙作用的操作原理（标準轉向）俯視：

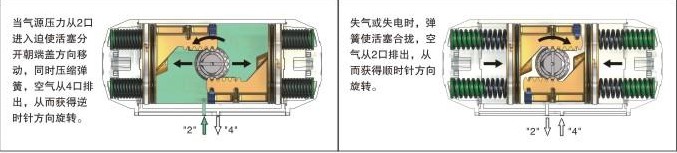

單作用的操作原理（标準轉向）俯視
：


雙作用執行器的選用示例

選用執行器時，先確定閥門力矩再加上安全系數，閥門 安全系數跟不同的介質、溫度、壓力、閥芯和閥座之間 的摩擦力等許多因素，影響操作力矩。 已知蝶閥的力矩=150Nm，使用介質子爲水：溫度：常溫 現場氣源壓力爲5bar,給安全系數爲20%計算;安全力矩: 150±20%=180Nm對照雙作用執行器力矩表中查壓力爲5 bar一欄，沿著該列查找等於或相近於180Nm的數據，選 215Nm，向左找型号，後選定ZT115型号。
單作用執行器的選用示例
在選型号中先考慮氣源壓力作用下的力矩和彈簧伸長的力矩。 已知球閥力矩=200Nm,使用介質爲蒸汽，使用溫度160℃，現 場氣源壓力爲5bar,給安全系數爲25%計算；安全力矩：200+ 25%=250Nm。對照單作用執行器力矩表：查氣源壓力爲5.5bar 一欄，沿著該列（開始和結束）中查找力矩，再向右查彈簧 行程開始和結束的力矩。查選結果執行器型号爲ZT160，彈簧 爲11根，産生下列數值： 氣源壓力下0°=377Nm 氣源壓力下90°=259Nm 彈簧行程：0°=3247Nm 彈簧行程：90°=365Nm 注：查到所選力矩，應等於或相近於安全力矩
