産品名稱：
通風蝶閥
産品口徑：
産品壓力：
産品類别：
氣動成套閥門
■特點及用途
通風蝶閥採用與閥體相同材料加工成密封圈 ，其适用溫度随閥體選材而定，公稱壓力≤0.6MPa，一般适用於工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點爲：
1、設計新穎、合理、結構獨特，重量輕，啓閉迅速。
2、操作力矩小，操作方便，省力靈活。
3、採用适應的材料以滿足低、中 、高不同介質溫度及腐蝕性介質。
|
|
 |
|
通風系統的風道閥門依其作用不同可分爲風道密閉閥 、風道調節閥、風道止回閥。風道密閉閥的作用是在管道中隔斷或切斷氣流。隔斷氣流時要求閥門内洩露爲零，切斷氣流時則允許有一定的洩漏量。風道調節閥的作用是在通風系統中起平衡流量調節作用，例如維持個系統之間的壓力、各廠房内的溫度和濕度等，爲瞭達到此目的我們需要根據起流量特性對風道調節閥進行控制。通風蝶閥爲風道密閉閥，近年來随著工農業的發展而應用較多。爲此，我廠工程技術人員開發設計瞭的不同規格的系列蝶閥供用戶選擇。
主要性能規範
| 型号 |
公稱壓力
PN/MPa |
試驗壓力/MPa |
适用介質 |
适用溫度
/℃ |
| 殼體試驗 |
密封試驗 |
D941W-0.1C
QD941W-0.1C |
0.01 |
0.11 |
0.011 |
含塵煙氣、
煙氣、
空氣等 |
≤300 |
D941W-1C
QD941W-1C
|
0.1 |
0.2 |
0.011 |
主要零件材料
| 零件名稱 |
閥體、蝶闆、支架 |
閥杆 |
填料 |
| 材料 |
Q235A |
2Cr13 |
柔性石墨 |
| |

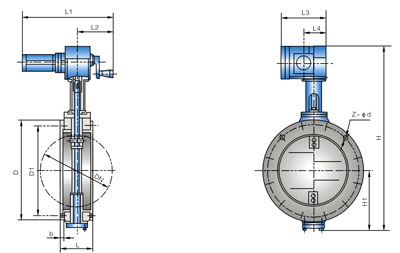

主要尺寸及重量
|
型号：D941W-0.1C、QD941W-0.1C |
|
公稱通徑
DN(mm) |
尺寸(mm) |
重量(kg) |
| D |
D1 |
L |
L1 |
L2 |
L3 |
L4 |
b |
Z-φd |
H |
H1 |
| 200 |
320 |
280 |
140 |
490 |
190 |
255 |
182 |
22 |
8-φ175 |
715 |
184 |
66 |
| 250 |
375 |
335 |
140 |
490 |
190 |
255 |
182 |
24 |
12-φ175 |
822 |
229 |
78 |
| 300 |
440 |
395 |
170 |
490 |
190 |
255 |
182 |
24 |
12-φ22 |
910 |
258 |
- |
| 350 |
490 |
445 |
170 |
490 |
190 |
255 |
182 |
26 |
12-φ22 |
- |
- |
- |
| 400 |
540 |
495 |
190 |
490 |
190 |
255 |
182 |
28 |
16-φ22 |
990 |
308 |
128 |
| 450 |
595 |
550 |
190 |
490 |
190 |
255 |
182 |
28 |
16-φ22 |
1037 |
328 |
130 |
| 500 |
645 |
600 |
190 |
490 |
190 |
255 |
242 |
30 |
20-φ22 |
1258 |
352 |
183 |
| 600 |
755 |
705 |
210 |
490 |
190 |
315 |
242 |
30 |
20-φ26 |
1490 |
464 |
211 |
| 700 |
860 |
81O |
210 |
490 |
190 |
315 |
242 |
32 |
24-φ26 |
1480 |
470 |
327 |
| 800 |
975 |
920 |
210 |
490 |
190 |
315 |
242 |
34 |
24-φ30 |
1633 |
525 |
378 |
| 900 |
1075 |
1020 |
250 |
490 |
190 |
315 |
242 |
36 |
24-φ30 |
- |
- |
- |
| 1000 |
1175 |
1120 |
250 |
828 |
190 |
315 |
242 |
36 |
28-φ30 |
- |
- |
- |
| 1200 |
1375 |
1320 |
250 |
828 |
185 |
715 |
485 |
30 |
32-φ30 |
2345 |
760 |
763 |
| 1400 |
1575 |
1520 |
300 |
828 |
185 |
715 |
485 |
30 |
36-φ30 |
- |
- |
- |
| 1600 |
1790 |
1730 |
300 |
828 |
185 |
715 |
485 |
32 |
40-φ30 |
- |
- |
- |
| 1800 |
1990 |
1930 |
300 |
828 |
185 |
715 |
485 |
34 |
44-φ30 |
- |
- |
- |
| 2000 |
2190 |
2130 |
300 |
828 |
185 |
715 |
485 |
34 |
48-φ30 |
3205 |
1180 |
1502 |
| 2200 |
2405 |
2340 |
350 |
1029 |
372 |
1015 |
757 |
36 |
52-φ33 |
- |
- |
- |
| 2400 |
2605 |
2540 |
350 |
1029 |
372 |
1015 |
757 |
38 |
56-φ33 |
- |
- |
- |
| 2600 |
2805 |
2740 |
350 |
1029 |
372 |
1015 |
757 |
40 |
60-φ33 |
- |
- |
- |
| 2800 |
3030 |
2960 |
400 |
1029 |
372 |
1015 |
757 |
42 |
64-φ36 |
- |
- |
- |
| 3000 |
3230 |
3160 |
400 |
1029 |
372 |
1015 |
757 |
42 |
68-φ36 |
- |
- |
- |
主要尺寸及重量
| 型号： D941W-1C、QD941W-1C |
| 公稱通徑 DN(mm) |
尺寸 (mm) |
重量 (kg) |
電動裝置型号 |
| D |
D1 |
L |
A2 |
L1 |
H |
H2 |
b |
Z-出d |
| 100 |
176 |
138 |
98 |
190 |
190 |
560 |
88 |
4 |
8-φ10 |
39 |
Q5-1 |
| 150 |
226 |
188 |
590 |
113 |
8-φ135 |
40 |
| 200 |
276 |
238 |
628 |
138 |
8-φ135 |
42 |
Q125-1 |
| 250 |
326 |
288 |
650 |
163 |
12-φ135 |
45 |
| 300 |
376 |
338 |
690 |
188 |
5 |
12-φ135 |
50 |
| 350 |
426 |
388 |
100 |
223 |
313 |
750 |
213 |
12-φ135 |
55 |
| 400 |
476 |
438 |
880 |
243 |
6 |
16-φ135 |
66 |
| 450 |
526 |
488 |
930 |
268 |
16-φ135 |
70 |
| 500 |
576 |
538 |
980 |
293 |
8 |
16-φ135 |
78 |
| 600 |
676 |
638 |
|
|
|
1040 |
323 |
10 |
20-φ135 |
88 |
Q25-1 |
| 700 |
776 |
738 |
1180 |
393 |
24-φ135 |
105 |
| 800 |
890 |
8500 |
120 |
1290 |
460 |
12 |
24-φ135 |
190 |
Q60-1 |
| 900 |
990 |
9500 |
1390 |
51O |
24-φ135 |
200 |
| 1000 |
1090 |
1050 |
150 |
1490 |
560 |
14 |
28-φ135 |
215 |
| 1100 |
1190 |
1150 |
1600 |
650 |
32-φ14 |
285 |
Q120-1 |
| 1200 |
1290 |
1250 |
1700 |
700 |
32-φ14 |
360 |
| 1400 |
1490 |
1450 |
1900 |
800 |
36-φ14 |
420 |
| 1600 |
1720 |
1670 |
200 |
2286 |
930 |
18 |
40-φ18 |
580 |
Q250-1 |
| 1800 |
1920 |
1870 |
2486 |
1030 |
44-φ18 |
740 |
| 2000 |
2140 |
2080 |
250 |
300 |
439 |
2736 |
1150 |
22 |
48-φ22 |
1100 |
|
| 2200 |
2340 |
2280 |
2976 |
1270 |
52-φ22 |
1345 |
Q500-1 |
| 2400 |
2540 |
2480 |
3176 |
1370 |
|
56-φ22 |
1570 |
| |
