黑水調節閥
-
品牌： 一标 型号 ： 材質： 連接形式： 工作壓力： 工作溫度： 适用介質： 用途： - 點此詢價：
詳細信息
一 技術先進性
黑水調節閥是煤化工裝置必不可少的重要設備之一，該閥長期在進出口壓差很大的氣 、液、固三相流介質中使用。在確保調節特性前提下，無論是材質選擇，還是結構設計，都體現出設計者對閥門要求耐腐蝕、抗沖刷、安全可靠工作的構思和措施。獨特的流體結構設計、選用特殊工藝 、材料配方和氣動執行機構，使黑水灰水調節閥的性能更加穩定可靠。閥體材質可選用WCB、WC6-12、304、316L、雙相鋼、特種材料等。閥體可選擇鍛造或鑄造 。此閥完全可以替代國外的黑水、灰水調節閥。
二 結構特點：
1 流體 ：設計工藝上解決瞭旋渦難題，並保證瞭流體暢通。
2 共振套：設計共振套有效的解決瞭高壓差産生的共振。
3 共振套工藝 ：共振套内腔設計瞭刮刀，有效的刮去瞭閥芯表面的結焦，防卡死功能。
4 閥杆：防旋渦設計，閥杆與閥芯採用機械連接。
5 閥芯與閥座：閥芯與閥座採用噴塗金剛石有效的解決瞭閃蒸、顆粒沖刷 、氣蝕等苛刻問題。
6 流道設計 ：進出口流道及變徑區採用瞭熱壓式鑲嵌噴塗金剛石解決瞭進出口流道沖刷、閃蒸、顆粒沖刷、 氣蝕、硬裂等技術問題。
7 維護：設計結構維護拆裝簡便。
三 産品适用範圍
黑水調節閥适於在大壓差、強腐蝕、沖刷嚴重的氣、液、固三相流介質中長期使用。
主要零部件材質：
1.閥體：WCB、WC6-12、4130、CF8、 CF8M雙相鋼等；
2.閥杆：17-4PH、304、316
3.閥芯：不鏽鋼整體噴塗金剛石；
4.閥座：不鏽鋼整體噴塗金剛石；
5.變徑： WCB、WCB-12、304、316L 雙相鋼通道内襯金剛石。
适用範圍：
1.壓力等級：Class150~Class2500；
2.口 徑：NPS1″~NPS28″；
3.密封等級：ANSI B16.104 VI無洩漏等級；
4.防爆等級：ExdIICT4、ExiaIICT4；
5.流量特性：直線、等百分比（對數）抛物線及快開等；
6.傳到方式：氣動、電動等；
7.連接方式：法蘭 、焊接、卡箍、螺紋等。

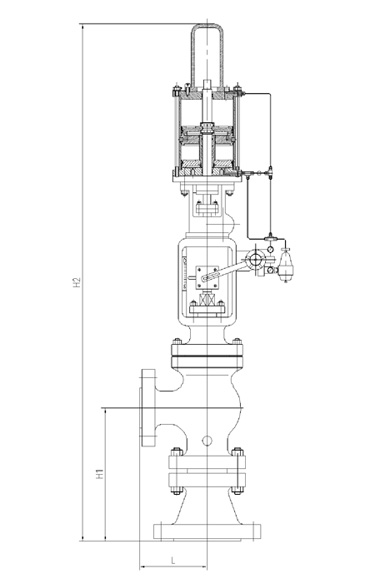

主要外型尺寸：
|
規格（Inch） |
L |
H1 |
H2 |
|
1″×2″ |
160 |
300 |
1100 |
|
2″×3″ |
180 |
330 |
1200 |
|
3″×6″ |
220 |
430 |
1600 |
|
4″×12″ |
300 |
530 |
1800 |
|
6″×18″ |
340 |
600 |
2400 |
|
8″×24″ |
360 |
800 |
2200 |
|
10″×28″ |
380 |
930 |
2380 |
法蘭标準按國際、美标及用戶要求設計，外型尺寸根據工況及用戶要求定制設計。
