法蘭中線蝶閥

産品結構特點簡介Brief Introduction to the product structure
本蝶閥系我公司最新研制的法蘭蝶閥，主要适用於水廠、電廠、鋼廠；台煉、造紙、化工、飲食等系統供排水用，尤爲适用自來水管路上作爲
調節流量設備使用。
This butterfly valve is the latest developed flange butterfly valve in this Co. and mainly applicable for water works，power plant，refinery of
steel works，paper—making，chemical，food and drink etc, systems to drain water，especially for the tap water pipeline to adjust the flow.

性能規範Performance Specifications

公稱通徑DN(mm)Nominal diameter	DN50-1200
公稱壓力PN(MPa)Nominal pressure	1.0-1.6
适用溫度℃ work temperature	-23+121
适用介質 Suitable mediums	淡水、污水、海水、氣體等 Fresh water,sewage,sea water,gas etc.
驅動方式 Drive method	可選用手動、電動、氣動 Drive method,manual,electric,pneumatic

主要零部件材質Main parts material

序号NO.	零件名稱Part Name	材料Material
1	閥體body	灰鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 Cast iron,ductile iron,cast steel stainless steel
2	閥闆board	球墨鑄鐵、不鏽鋼、鋁合金 Ductile iron,stainless steel,aluminlum allcy
3	閥軸axle	碳鋼、不鏽鋼 Carbon stem,stainless steel
4	閥座seat	橡膠 Rubber
5	密封Seal	O型圈O type rang

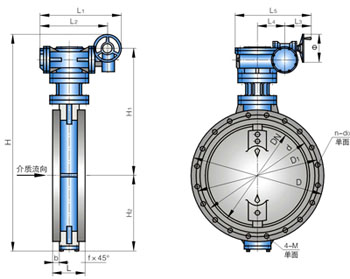

法蘭蝶閥外形尺寸、連接尺寸Flange butterfly valve dimensions，connecting dimensions

公稱通徑DN(mm)	L	1.0MPa					1.6MPa
公稱通徑DN(mm)	L	D	D1	H	H1	Z-①d	D	D1	Z-①d
50	108	165	125	202	77	4-18	165	125	4-18
65	112	185	145	213	93	4-18	185	145	4-18
80	114	200	160	221	100	8-18	200	160	8-18
100	127	220	180	234	113	8-18	220	180	8-18
125	140	250	210	253	123	8-18	250	210	8-18
150	140	285	241	269	193	8-22	285	240	8-22
200	152	340	295	316	172	8-22	340	295	12-22
250	165	395	350	358	202	12-22	405	355	12-26
300	178	445	400	384	218	12-22	460	410	12-26
350	190	505	460	439	253	16-22	520	470	16-26
400	216	565	515	500	300	16-26	580	525	16-30
450	222	615	565	528	328	20-26	640	585	20-30
500	229	370	620	552	352	20-26	710	650	20-33
600	267	780	725	669	397	20-30	840	770	20-36
700	292	895	840	745	498	24-30	910	840	24-36
800	318	1015	950	803	571	24-33	1025	950	24-39
900	510	1115	1050	880	615	28-33	-	-	-
1000	550	1230	1160	935	705	28-36	-	-	-
1200	630	1455	1380	1067	827	32-39	-	-	-
